UPS蓄电池串并联接线全流程

机房常用UPS蓄电池单组串联、多组串并联标准接线方式，附可视化接线逻辑图、分步操作流程、极性定义及安全禁忌，完全匹配常规长延时UPS外接电池柜接线场景。统一规范：红线=正极(+)、黑线=负极(-)，所有12V铅酸蓄电池通用。

核心接线逻辑

UPS蓄电池接线核心原则：先串联凑主机直流电压，同电压等级电池组再并联扩容。严禁不同容量、不同新旧、不同电压的电池混接。

串联：单电池负极→下一只电池正极，首尾相连，提升总电压

并联：多组已串联完成、电压一致的电池组，正极并正极、负极并负极，提升总容量

最终输出：整组电池只保留1根总正极、1根总负极接入UPS主机

单组串联连接

接线逻辑图

以8节12V串联（总电压96V）为例：

电池1(+)电池1(-)→电池2(+)电池2(-)→电池3(+)电池3(-)→……→电池8(+)电池8(-)

总输出：电池1正极（总+）、电池8负极（总-）

完整接线链路

蓄电池串联成组→总正极接直流空开输入端→直流空开输出端接UPS蓄电池正极端子→总负极直接接UPS电池负极端子。空开为必装配件，用于短路、过载保护，方便检修断电。

多组串并联连接

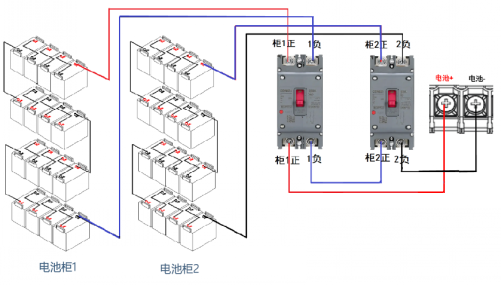

接线逻辑图示

第一步：每组16节12V单独串联，形成两组独立96V电池组

A组：串联完成，输出A+、A-

B组：串联完成，输出B+、B-

第二步：同极性并联

A+并联B+ →总正极

A-并联B- →总负极

第三步：总正、总负接入直流空开，再接入UPS主机

关键要求

所有并联电池组数量、型号、出厂批次、使用时长必须一致，避免压差导致环流、发热、鼓包损坏电池。

标准接线操作步骤

步骤1：前期检查

摆放电池整齐稳固，清理电池柜内杂物；核对电池为同规格12V铅酸电池；万用表单节测压，确认单节电压正常（12.5–13.5V）。

步骤2：组内串联接线

使用专用电池连接线，依次将前一节电池负极与后一节电池正极紧固连接，螺栓拧紧无松动，所有串联线缆排布整齐，无交叉缠绕。

步骤3：并联扩容（按需）

多组串联完成后，测量每组总电压一致，再进行同极性并联，禁止错极、反接。

步骤4：接入保护开关与主机

电池总正极接入直流断路器输入端，断路器输出端接UPS电池正极；电池总负极直接接入UPS电池负极。全程保持开关处于断开状态。

步骤5：通电前检测

万用表测量电池总电压，与UPS标称直流电压一致；再次核对正负极极性无误，确认无短路后，闭合直流空开，完成电池接入。
